THK代替 クロスローラーベアリング · RE Series
RE4510 クロスローラーベアリング
RE4510 RE クロスローラーベアリング。内径 45 mm、外径 70 mm、幅 10 mm。 基本動定格荷重 C 8.62 kN、基本静定格荷重 C0 11.3 kN。寸法図、仕様、見積情報を掲載しています。
価格、納期、相当型番について問い合わせる。
THK 代替クロスローラーベアリング参考写真
THK 代替クロスローラーベアリングの参考写真です。構造確認にご利用いただき、正確な型番は図面と仕様表でご確認ください。
製品紹介
RE4510 は RE シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。
主要寸法：内径 45 mm、外径 70 mm、幅 10 mm。
ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。
ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

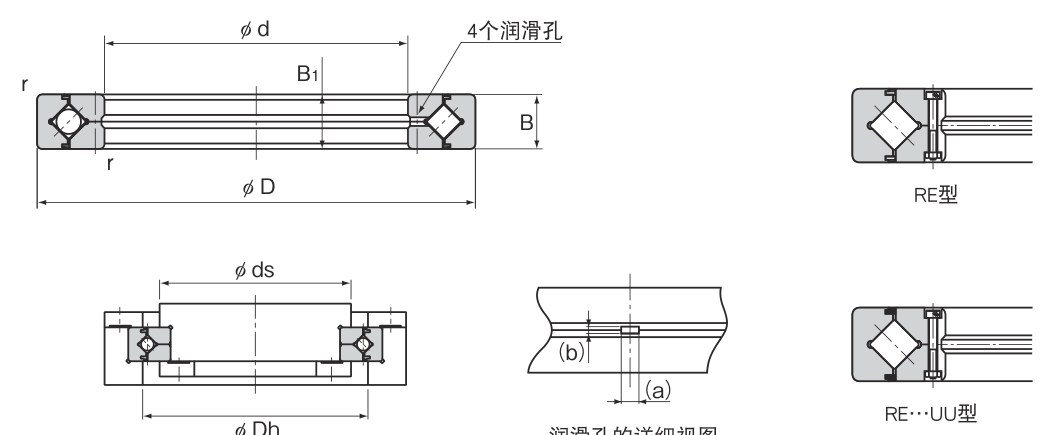

寸法図
図面上に主要寸法を表示し、取付スペースを素早く確認できます。
d=45 mmD=70 mmB=10 mmdp=58.5 mmds=52.5 mmDh=63.5 mm
d=45 mmD=70 mmB=10 mmdp=58.5 mmds=52.5 mmDh=63.5 mm
仕様
| ブランド | THK代替 クロスローラーベアリング |
|---|---|
| シリーズ | RE |
| 型番 | RE4510 |
| 内径 | 45 mm |
| 外径 | 70 mm |
| ころピッチ円径 | 58.5 mm |
| 幅 | 10 mm |
| 基本動定格荷重 C | 8.62 kN |
| 基本静定格荷重 C0 | 11.3 kN |
| 軸肩 ds | 52.5 mm |
| ハウジング肩 Dh | 63.5 mm |
| 質量 | 0.17 kg |
| 特徴 | Inner ring split type for outer ring rotation |
Technical Confirmation for RE4510
価格、納期、相当型番について問い合わせる。 →Key dimensions
d 45 mm · D 70 mm · B 10 mm · dp 58.5 mm
Shoulder reference
ds 52.5 mm · Dh 63.5 mm
Structure and mounting
Inner ring split type for outer ring rotation
Send model, quantity and drawing for a quote and technical confirmation.
Application and Selection Notes
RE4510 is a RE series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.
Check the mounting space against bore 45 mm, outer diameter 70 mm and width 10 mm. Confirm shoulder dimensions before final housing design.
For load review, compare dynamic load rating 8.62 kN and static load rating 11.3 kN with the actual radial, axial and moment load conditions.
Series type：Inner ring split type
Before Requesting a Quote
Target model or equivalent model
Quantity and expected delivery time
Accuracy, clearance and sealing requirements
Drawing, application or working load if available
Common Questions
RE4510 はどの種類の軸受ですか？
RE4510 は RE シリーズのクロスローラーベアリングです。
RE4510 は他社型番から置換できますか？
元の型番、図面、主要寸法をご提供ください。
RE4510 の定格荷重は？
基本動定格荷重は 8.62 kN、基本静定格荷重は 11.3 kN です。
RE4510 注文前の確認事項は？
内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
