THK代替 クロスローラーベアリング · RE-USP Series
RE30035USP クロスローラーベアリング

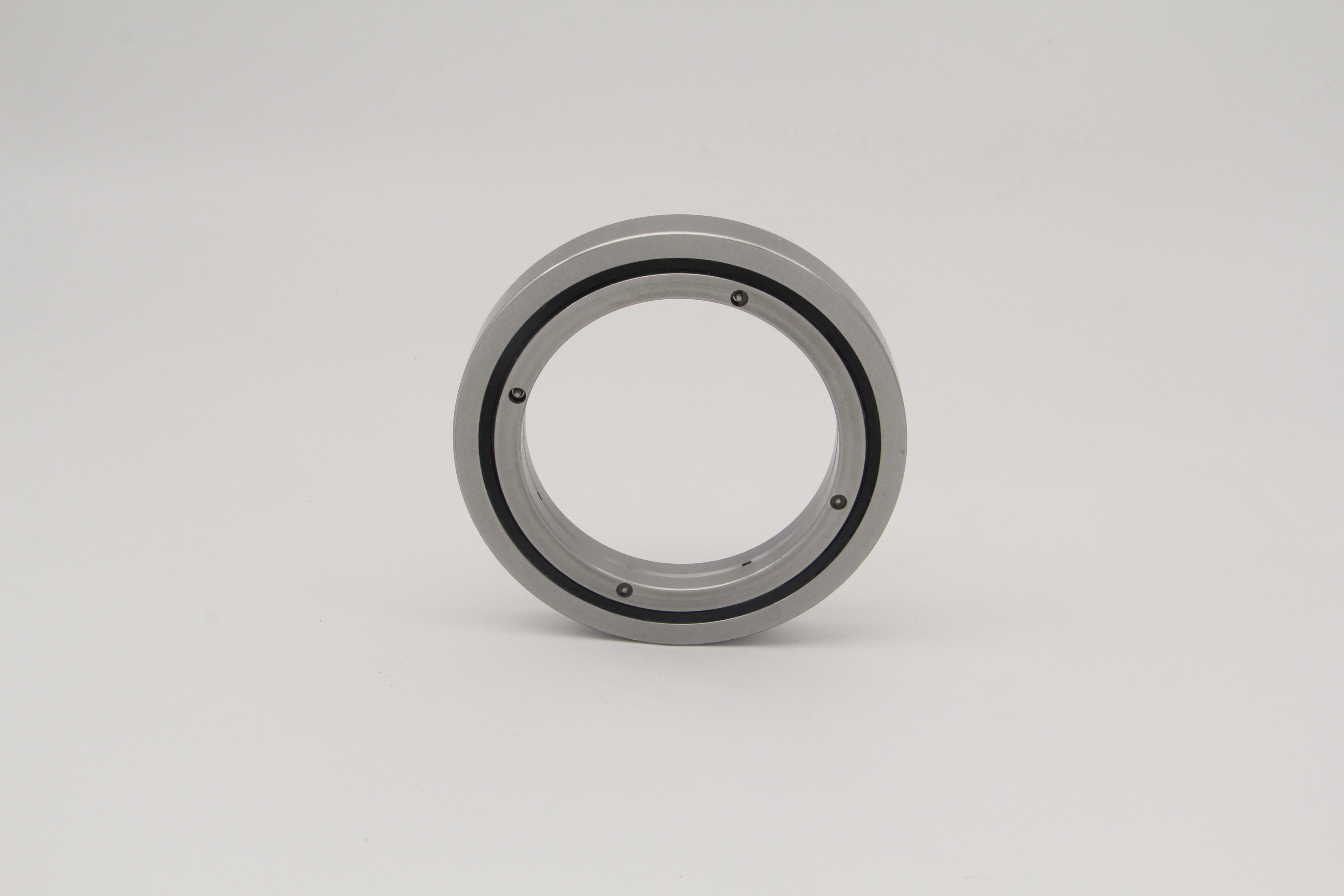

RE30035USP RE-USP クロスローラーベアリング。内径 300 mm、外径 395 mm、幅 35 mm。 基本動定格荷重 C 183 kN、基本静定格荷重 C0 367 kN。寸法図、仕様、見積情報を掲載しています。
価格、納期、相当型番について問い合わせる。

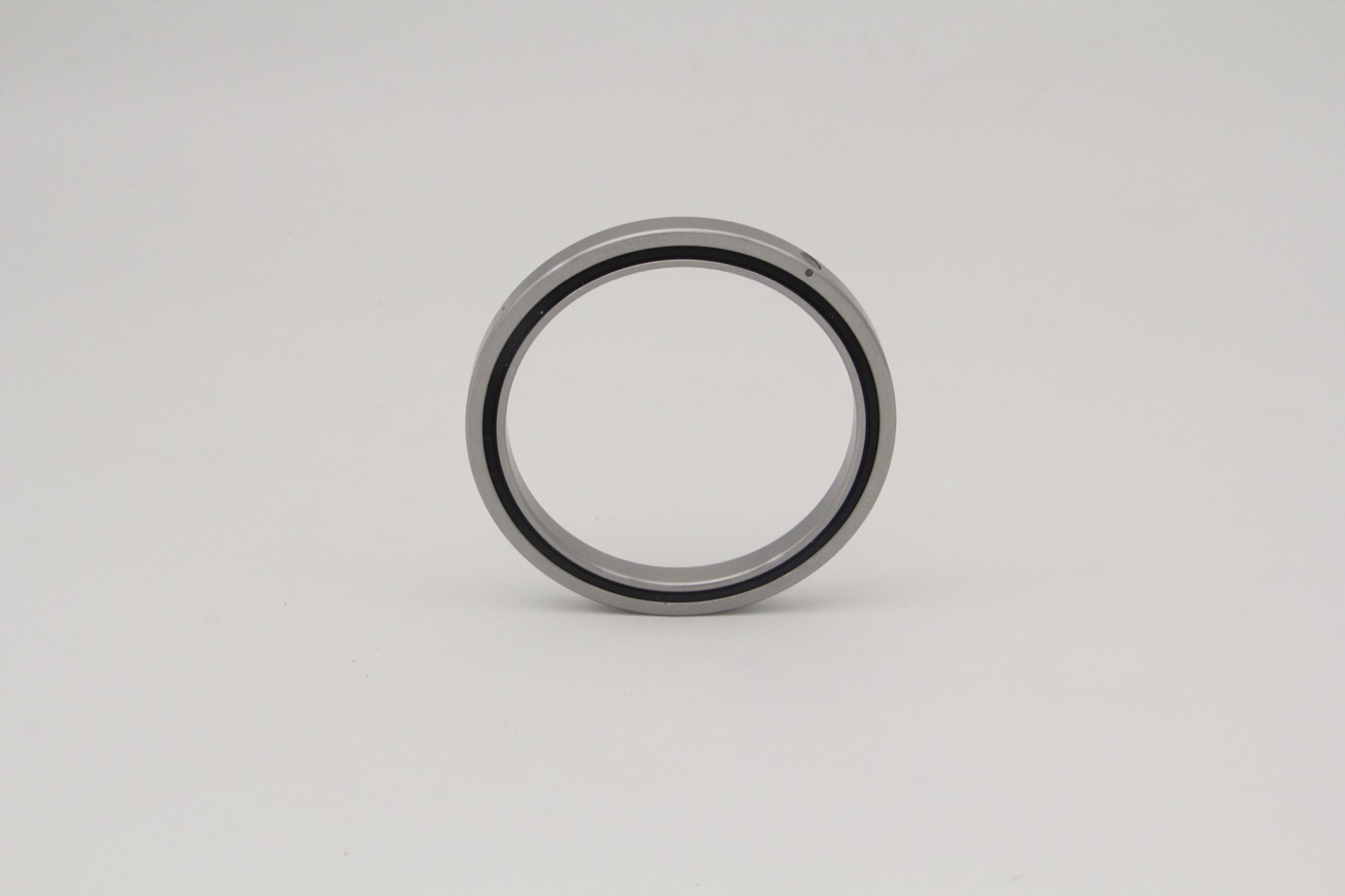

THK 代替クロスローラーベアリング参考写真
THK 代替クロスローラーベアリングの参考写真です。構造確認にご利用いただき、正確な型番は図面と仕様表でご確認ください。
製品紹介
RE30035USP は RE-USP シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。
主要寸法：内径 300 mm、外径 395 mm、幅 35 mm。
ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。
ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

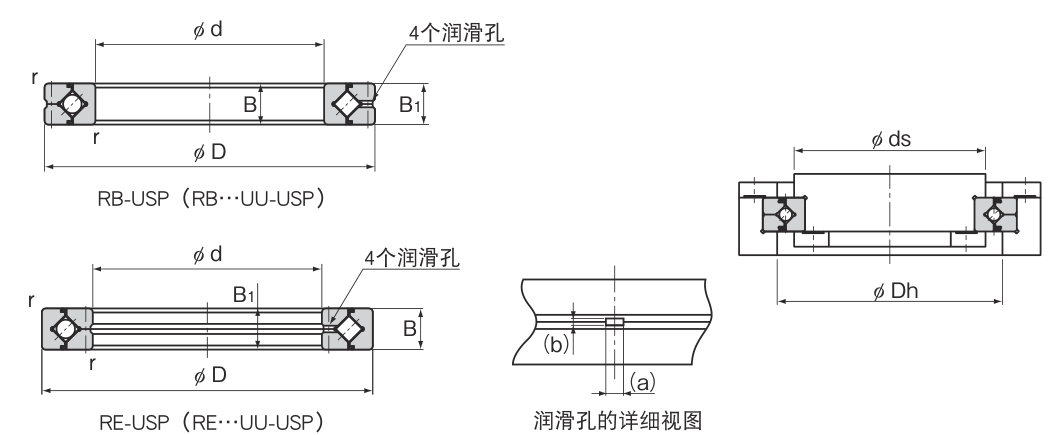

寸法図
図面上に主要寸法を表示し、取付スペースを素早く確認できます。
d=300 mmD=395 mmB=35 mmdp=345 mmds=322 mmDh=368 mm
d=300 mmD=395 mmB=35 mmdp=345 mmds=322 mmDh=368 mm
仕様
| ブランド | THK代替 クロスローラーベアリング |
|---|---|
| シリーズ | RE-USP |
| 型番 | RE30035USP |
| 内径 | 300 mm |
| 外径 | 395 mm |
| ころピッチ円径 | 345 mm |
| 幅 | 35 mm |
| 基本動定格荷重 C | 183 kN |
| 基本静定格荷重 C0 | 367 kN |
| 軸肩 ds | 322 mm |
| ハウジング肩 Dh | 368 mm |
| 質量 | 13.4 kg |
| 特徴 | RE ultra-super precision grade |
Technical Confirmation for RE30035USP
価格、納期、相当型番について問い合わせる。 →Key dimensions
d 300 mm · D 395 mm · B 35 mm · dp 345 mm
Shoulder reference
ds 322 mm · Dh 368 mm
Structure and mounting
RE ultra-super precision grade
Send model, quantity and drawing for a quote and technical confirmation.
Application and Selection Notes
RE30035USP is a RE-USP series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.
Check the mounting space against bore 300 mm, outer diameter 395 mm and width 35 mm. Confirm shoulder dimensions before final housing design.
For load review, compare dynamic load rating 183 kN and static load rating 367 kN with the actual radial, axial and moment load conditions.
Series type：RE ultra-super precision grade
Before Requesting a Quote
Target model or equivalent model
Quantity and expected delivery time
Accuracy, clearance and sealing requirements
Drawing, application or working load if available
Common Questions
RE30035USP はどの種類の軸受ですか？
RE30035USP は RE-USP シリーズのクロスローラーベアリングです。
RE30035USP は他社型番から置換できますか？
元の型番、図面、主要寸法をご提供ください。
RE30035USP の定格荷重は？
基本動定格荷重は 183 kN、基本静定格荷重は 367 kN です。
RE30035USP 注文前の確認事項は？
内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
技術ガイド
クロスローラーベアリング取付ガイド軸肩、ハウジング肩、はめあい、締付順序、回転精度の確認事項。
クロスローラーベアリングのすきまと予圧すきまと予圧が剛性、トルク、温度、寿命に与える影響。
クロスローラーベアリング精度等級の選定回転精度、取付精度、剛性、用途から精度等級を選定します。
RB・RA・RU・RE クロスローラーベアリング構造比較RB、RA、RU、RE のリング構造、取付特性、選定前の確認事項を比較します。
クロスローラーベアリング ds・Dh 肩寸法確認ガイド加工または代替選定前に、軸受図面に基づいて軸肩 ds とハウジング肩 Dh を確認する実務ガイドです。
クロスローラーベアリングの荷重・モーメント選定ガイドクロスローラーベアリング選定前に、ラジアル荷重、アキシアル荷重、モーメントの複合条件を確認する要点です。
型番検索
軸受型番を入力すると、該当する製品ページを直接開けます。
用途
産業用ロボットCNCロータリーテーブル医療画像装置光学検査装置精密減速機
見積依頼: RE30035USP
軸受型番、数量、精度等級、図面をお送りください。RU、RB、RA、RE、CRBH、CRBFおよび相当品の選定をサポートします。
