CRBHV7013A クロスローラーベアリング
CRBHV7013A CRBHV クロスローラーベアリング。内径 70 mm、外径 100 mm、幅 13 mm。 基本動定格荷重 C 20 100 N、基本静定格荷重 C0 27 700 N。寸法図、仕様、見積情報を掲載しています。
価格、納期、相当型番について問い合わせる。

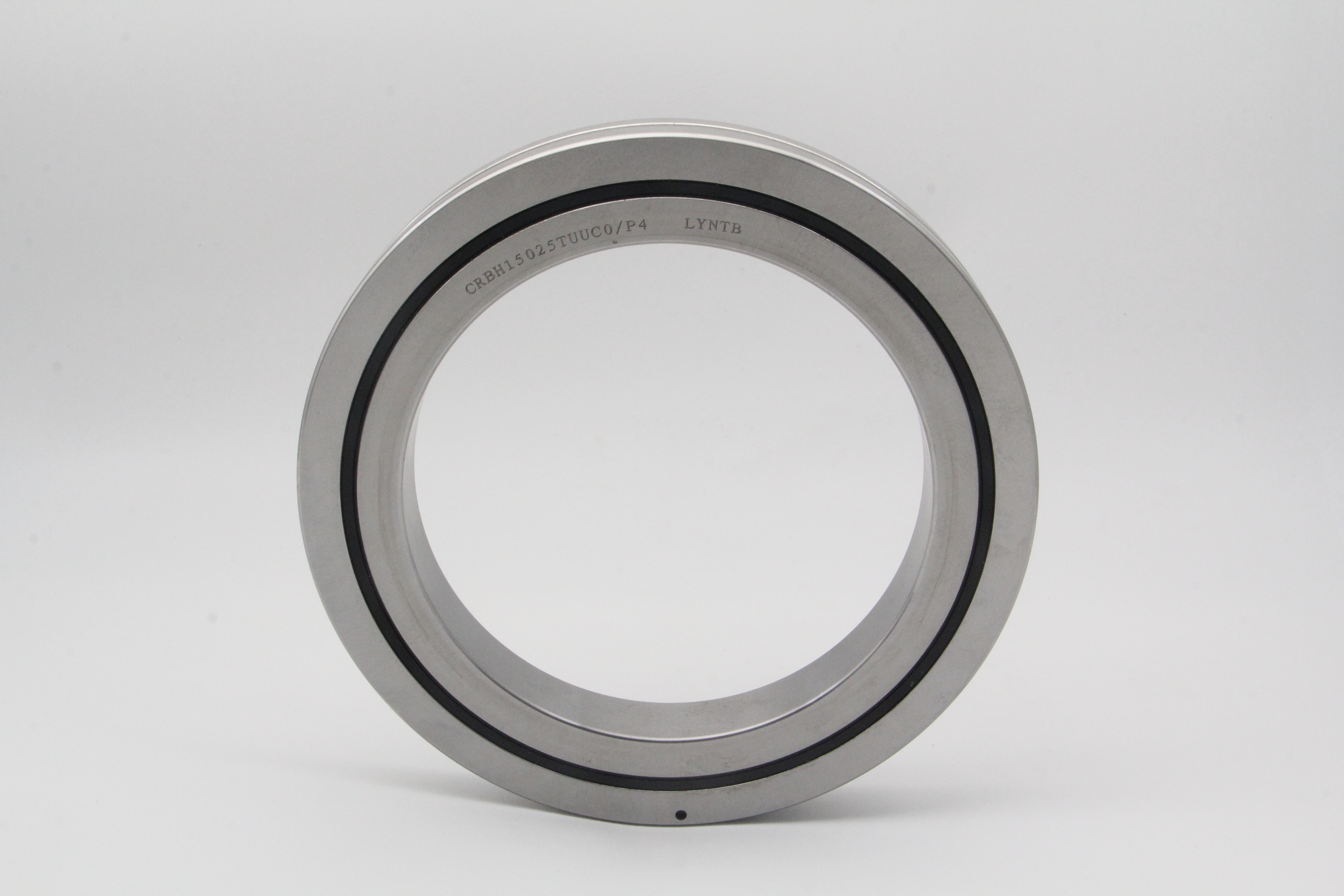

IKO 代替クロスローラーベアリング参考写真
IKO 代替クロスローラーベアリングの実物写真です。外観確認にご利用ください。
製品紹介
CRBHV7013A は CRBHV シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。
主要寸法：内径 70 mm、外径 100 mm、幅 13 mm。
ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。
ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

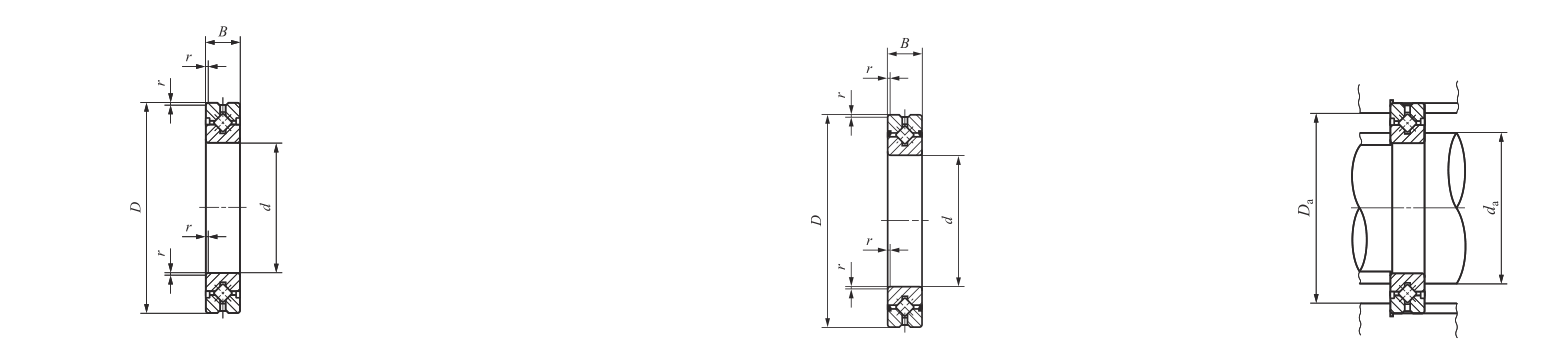

寸法図
図面上に主要寸法を表示し、取付スペースを素早く確認できます。
d=70 mmD=100 mmB=13 mmds=76 mmDh=94 mm
仕様
| ブランド | IKO代替 クロスローラーベアリング |
|---|---|
| シリーズ | CRBHV |
| 型番 | CRBHV7013A |
| 内径 | 70 mm |
| 外径 | 100 mm |
| 幅 | 13 mm |
| 基本動定格荷重 C | 20 100 N |
| 基本静定格荷重 C0 | 27 700 N |
| 軸肩 ds | 76 mm |
| ハウジング肩 Dh | 94 mm |
| 質量 | 0.38 kg |
| 特徴 | IKO high-rigidity V type |
Technical Confirmation for CRBHV7013A
価格、納期、相当型番について問い合わせる。 →Key dimensions
d 70 mm · D 100 mm · B 13 mm
Shoulder reference
ds 76 mm · Dh 94 mm
Structure and mounting
IKO high-rigidity V type
Send model, quantity and drawing for a quote and technical confirmation.
Application and Selection Notes
CRBHV7013A is a CRBHV series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.
Check the mounting space against bore 70 mm, outer diameter 100 mm and width 13 mm. Confirm shoulder dimensions before final housing design.
For load review, compare dynamic load rating 20 100 N and static load rating 27 700 N with the actual radial, axial and moment load conditions.
Series type：IKO high-rigidity V type
Before Requesting a Quote
Target model or equivalent model
Quantity and expected delivery time
Accuracy, clearance and sealing requirements
Drawing, application or working load if available
Common Questions
CRBHV7013A はどの種類の軸受ですか？
CRBHV7013A は CRBHV シリーズのクロスローラーベアリングです。
CRBHV7013A は他社型番から置換できますか？
元の型番、図面、主要寸法をご提供ください。
CRBHV7013A の定格荷重は？
基本動定格荷重は 20 100 N、基本静定格荷重は 27 700 N です。
CRBHV7013A 注文前の確認事項は？
内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
